Prescrire un garde-corps dans un marché de travaux, c'est engager votre responsabilité technique et juridique. Hauteur insuffisante, résistance mécanique non conforme, matériau inadapté à l'environnement : un cahier des charges garde-corps incomplet expose le maître d'ouvrage à des désordres, et le prescripteur à des litiges. Or, contrairement à d'autres ouvrages du bâtiment, il n'existe pas de DTU garde-corps à proprement parler. La prescription repose sur un ensemble de normes, de règles de l'art et de textes réglementaires qu'il faut assembler avec rigueur.
Ce guide s'adresse aux architectes, maîtres d'œuvre et bureaux d'étude qui rédigent des CCTP garde-corps inox dans le cadre de lots serrurerie-métallerie. Vous y trouverez le cadre normatif complet, une méthode de rédaction du CCTP, les spécifications techniques à prescrire, et les documents à exiger du fabricant pour garantir la conformité de l'ouvrage.
Les DTU et normes applicables aux garde-corps
Pourquoi il n'existe pas de DTU spécifique garde-corps
La question revient systématiquement en phase de consultation : quel est le DTU garde-corps de référence ? En réalité, aucun Document Technique Unifié ne couvre spécifiquement les garde-corps. Les DTU sont des cahiers de clauses types édités par l'AFNOR pour des corps d'état précis (maçonnerie, charpente, peinture, etc.), et la serrurerie-métallerie ne dispose pas d'un DTU global intégrant les garde-corps.
La prescription s'appuie donc sur un corpus normatif complémentaire que le prescripteur doit assembler dans son CCTP. Voici les textes incontournables.
NF P01-012 : la norme de référence
La norme NF P01-012 (règles de sécurité relatives aux dimensions des garde-corps et rampes d'escalier) est le socle de toute prescription. Elle fixe :
- Hauteur minimale : 1 000 mm si l'épaisseur du garde-corps dépasse 50 cm, 1 100 mm dans le cas général (le plus fréquent)
- Zone de sécurité : les 450 premiers millimètres en partie basse doivent être non escaladables (pas de prise pour un pied d'enfant)
- Espacement des éléments de remplissage : 110 mm maximum en zone basse, 180 mm au-dessus de 450 mm
- Vide sous lisse basse : 50 mm maximum au-dessus du sol fini
Pour un approfondissement complet de ces exigences dimensionnelles, consultez notre guide normes et réglementation garde-corps.
NF P01-013 : les essais mécaniques
La norme NF P01-013 définit les méthodes d'essai pour vérifier la résistance mécanique des garde-corps. Elle prescrit notamment :
- Essai statique : charge horizontale appliquée en tête de garde-corps (sur la main courante)
- Essai dynamique : choc de corps mou simulant une poussée de foule
- Flèche résiduelle : déformation permanente admissible après essai
Cette norme est particulièrement importante pour les ERP (Etablissements Recevant du Public), où des procès-verbaux d'essai sont systématiquement exigés par le bureau de contrôle.
NF EN 1090 : exécution des structures métalliques
La NF EN 1090 (exécution des structures en acier et en aluminium) s'applique à la fabrication des garde-corps inox dès lors qu'ils participent à la sécurité structurelle. Elle impose un marquage CE et une classification par classe d'exécution (EXC1 à EXC4). Pour la grande majorité des garde-corps, la classe EXC2 est requise.
Code de la construction et de l'habitation
Les articles R111-15 et suivants du Code de la construction rendent obligatoire l'installation de garde-corps dès qu'une hauteur de chute dépasse 1 mètre. Ce cadre réglementaire prime sur les normes en cas de conflit : si le Code de la construction est plus exigeant que la norme, c'est le Code qui s'applique.
| Texte | Objet | Caractère |
|---|---|---|
| NF P01-012 | Dimensions, hauteurs, espacements | Norme volontaire (contractualisée via CCTP) |
| NF P01-013 | Essais mécaniques (statique, dynamique) | Norme volontaire |
| NF EN 1090 | Fabrication structures métalliques (marquage CE) | Norme harmonisée européenne |
| Code construction R111-15 | Obligation de garde-corps (chute > 1 m) | Réglementaire (obligatoire) |
| Arrêté du 1er août 2006 | Accessibilité PMR (ERP, logements neufs) | Réglementaire |
Point clé pour les prescripteurs : les normes NF P01-012 et NF P01-013 ne sont pas réglementaires en elles-mêmes. C'est leur inscription dans le CCTP qui les rend contractuellement opposables à l'entreprise titulaire du lot. Veillez à toujours les référencer explicitement.
Comment rédiger un CCTP garde-corps inox
Qu'est-ce qu'un CCTP et qui le rédige ?
Le CCTP (Cahier des Clauses Techniques Particulières) est le document contractuel qui fixe les dispositions techniques d'un lot de travaux. Il est rédigé par le maître d'œuvre — architecte ou bureau d'étude — et intégré au Dossier de Consultation des Entreprises (DCE). Pour les garde-corps inox, le CCTP est généralement rattaché au lot 07 — Serrurerie / Métallerie.
Un CCTP garde-corps inox bien rédigé doit être suffisamment précis pour écarter toute ambiguïté lors de la consultation, tout en laissant à l'entreprise la latitude nécessaire pour proposer ses solutions techniques. C'est un exercice d'équilibre entre exigences de résultat et liberté de moyens.
Structure type d'un CCTP lot serrurerie
Un CCTP garde-corps s'organise typiquement selon les sections suivantes :
- Généralités : objet du lot, normes et règlements applicables, documents de référence
- Prescriptions générales : matériaux, qualité de l'inox, finition, traitement de surface
- Description des ouvrages : localisation, dimensions, type de pose, remplissage
- Spécifications de performance : résistance mécanique, charges d'exploitation
- Fixations et supports : type d'ancrage, visserie, platines
- Documents à fournir : fiches techniques, certificats, plans d'exécution
- Conditions de réception : contrôles, essais, réserves
Clauses essentielles à ne pas oublier
Voici les clauses qui font la différence entre un cahier des charges garde-corps robuste et un document lacunaire :
- Grade d'inox : spécifier explicitement 304 ou 316, avec certificat matière à l'appui. Ne jamais écrire simplement « inox » sans précision.
- Finition de surface : brossé grain 220, poli miroir, satiné, PVD noir — chaque finition a des implications esthétiques et de coût différentes. Pour comprendre les différences, consultez notre guide des finitions inox.
- Résistance mécanique : charge linéique horizontale en tête, avec référence NF P01-013
- Normes applicables : lister NF P01-012, NF P01-013, NF EN 1090, et le cas échéant l'arrêté du 1er août 2006 (accessibilité)
- Garantie anticorrosion : durée minimale exigée, conditions d'environnement (atmosphère marine, industrielle, urbaine)
Exemple de rédaction pour un garde-corps inox 316
Article 3.2 — Garde-corps terrasse niveau R+1
Fourniture et pose de garde-corps en acier inoxydable austénitique nuance 1.4404 (316L) conforme à la norme NF EN 10088-2, finition brossée grain 220. Hauteur 1 100 mm au-dessus du sol fini. Poteaux carrés 40 × 40 mm, épaisseur 2 mm, espacement maximum 1 200 mm. Remplissage par câbles inox Ø4 mm horizontaux, espacement conforme NF P01-012. Main courante ronde Ø42,4 mm. Pose à la française sur dalle béton par platines inox fixées par chevilles mécaniques conformes ATE, visserie A4-80. Résistance mécanique : 60 daN/ml en tête (habitation). L'entreprise fournira certificat matière, fiche technique et plans d'exécution avant fabrication.
Besoin d'un chiffrage pour votre CCTP ?
Configurez un garde-corps inox en ligne pour obtenir un estimatif technique instantané, ou demandez un devis prescripteur avec dossier technique complet.
Spécifications techniques à prescrire
Le CCTP garde-corps inox doit détailler chaque paramètre technique pour éviter les variantes non conformes en phase d'exécution. Voici les spécifications à prescrire systématiquement.
Matériau : inox 304 ou 316 ?
Le choix du grade d'inox dépend directement de l'environnement d'installation :
- Inox 304 (nuance 1.4301) : usage intérieur ou extérieur en atmosphère urbaine modérée. C'est le grade standard, avec une bonne résistance à la corrosion dans des conditions normales.
- Inox 316 / 316L (nuance 1.4404) : usage extérieur en atmosphère marine, piscine, ERP, environnement industriel ou agressif. Le molybdène confère une résistance supérieure aux chlorures. Pour tout projet exigeant une durabilité maximale, le 316L est la référence.
Pour une analyse détaillée des différences entre ces deux grades, consultez notre comparatif inox 304 vs 316.
Finition de surface
La finition conditionne l'aspect esthétique et la facilité d'entretien. Les principales options à prescrire :
- Brossé grain 220 : finition standard, aspect satiné uniforme, masque les micro-rayures
- Brossé grain 320 : finition plus fine, aspect plus lisse
- Poli miroir : surface réfléchissante, rendu haut de gamme, plus sensible aux traces
- PVD noir : revêtement par dépôt physique en phase vapeur, coloris noir mat très résistant à l'usure
Hauteur selon NF P01-012
La hauteur du garde-corps se mesure depuis le sol fini (ou le nez de marche pour les escaliers) jusqu'au sommet de la main courante. Les valeurs réglementaires :
| Situation | Hauteur minimale | Condition |
|---|---|---|
| Cas général | 1 100 mm | Épaisseur du garde-corps ≤ 50 cm |
| Garde-corps épais | 1 000 mm | Épaisseur > 50 cm (allège, jardinère) |
| Rampe d'escalier | 900 mm | Mesurée à l'aplomb du nez de marche |
| ERP (accès PMR) | 1 100 mm | Avec main courante préhensible Ø35-45 mm |
Résistance mécanique
La résistance mécanique est définie par la charge linéique horizontale que le garde-corps doit supporter en tête, sans déformation permanente. Les valeurs à prescrire :
- Habitation privée : 60 daN/ml (600 N/ml)
- ERP catégories 1 à 4 : 100 daN/ml (1 000 N/ml)
- ERP avec risque de foule (tribunes, stades) : 170 daN/ml (1 700 N/ml)
L'essai de résistance est décrit dans la NF P01-013. Pour les ERP, le maître d'ouvrage ou le bureau de contrôle exige généralement un PV d'essai réalisé par un laboratoire accrédité.
Remplissage : type et espacement
Le CCTP garde-corps inox doit préciser le type de remplissage et ses caractéristiques :
- Câbles inox : diamètre (Ø3 ou Ø4 mm), orientation (horizontale ou verticale), espacement conforme NF P01-012
- Verre feuilleté : composition (44.2, 55.2, 66.2), type de verre (trempé-feuilleté), fixation (pinces, profilé). Voir notre guide garde-corps verre inox.
- Barres sous-lisses : diamètre (Ø12 ou Ø16 mm), orientation, espacement
- Tôle perforée : épaisseur, taux de perforation, motif
Fixation et visserie
Les fixations sont un point critique souvent sous-spécifié dans les CCTP. Exigences à prescrire :
- Visserie A4 (inox 316) : obligatoire pour toute fixation extérieure. La visserie A2 (inox 304) est acceptable en intérieur uniquement.
- Chevilles mécaniques : conformes à l'ATE (Agrément Technique Européen) du fabricant, dimensionnées pour le support (béton plein, béton creux, bois, métal)
- Platines de fixation : épaisseur minimale 8 mm pour la pose à la française, 10 mm pour la pose à l'anglaise

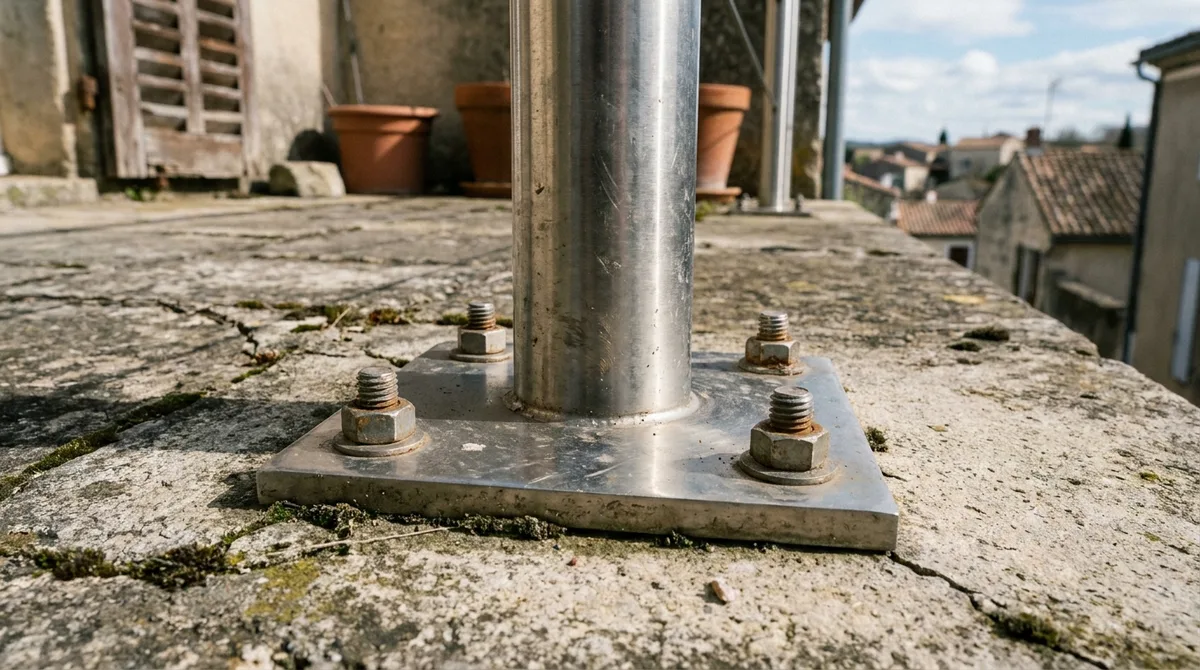

- Pose à la française (sur le dessus de la dalle) : platines fixées par 4 points d'ancrage minimum
- Pose à l'anglaise (en latéral sur la tranche) : platines avec entréaxe adapté, entraxe minimum 80 mm entre les chevilles
Documents techniques à exiger du fabricant
Un cahier des charges garde-corps complet ne se limite pas à décrire l'ouvrage. Il doit lister précisément les documents que l'entreprise titulaire du lot devra fournir, à différents stades du marché.
Avant fabrication (phase EXE)
- Plans d'exécution : cotés, à l'échelle, avec détail des fixations et assemblages. Soumis au visa du maître d'œuvre.
- Note de calcul : dimensionnement de la structure (poteaux, main courante, remplissage) sous charges d'exploitation. Obligatoire en ERP, fortement recommandée en habitation.
- Fiche technique produit : caractéristiques des profilés, finition, dimensions, tolérances
Avant pose (phase chantier)
- Certificat matière : attestation d'origine de l'inox avec analyse chimique (EN 10204 type 3.1). Ce document garantit la traçabilité de l'acier utilisé.
- Attestation de conformité NF P01-012 : déclaration du fabricant que l'ouvrage respecte les dimensions normatives
- Fiche de déclaration de performance (DOP) : dans le cadre du marquage CE NF EN 1090
Après pose (réception)
- PV d'essai mécanique : si ERP ou si exigé par le bureau de contrôle. Essai réalisé sur prototype identique à la production.
- DOE (Dossier des Ouvrages Exécutés) : compilation de l'ensemble des documents (plans conformes à exécution, fiches techniques, certificats, PV)
- Notice d'entretien : fréquence et méthode de nettoyage, produits recommandés et proscrits, conditions de garantie
| Document | Phase | Habitation | ERP |
|---|---|---|---|
| Plans d'exécution | Avant fabrication | Recommandé | Obligatoire |
| Note de calcul | Avant fabrication | Recommandé | Obligatoire |
| Certificat matière | Avant pose | Recommandé | Obligatoire |
| Attestation NF P01-012 | Avant pose | Obligatoire | Obligatoire |
| PV d'essai NF P01-013 | Réception | Optionnel | Obligatoire |
| DOE complet | Réception | Recommandé | Obligatoire |
Contrôle et réception de chantier
Points de contrôle à la réception
La réception des garde-corps est un moment clé. Le maître d'œuvre (ou le bureau de contrôle en ERP) vérifie la conformité de l'ouvrage au CCTP. Voici la check-list de contrôle :
- Hauteur : mesure de la hauteur du garde-corps en au moins 3 points par tronçon. Tolérance : ± 5 mm par rapport à la cote du CCTP, et minimum absolu 1 100 mm (ou 1 000 mm si épaisseur > 50 cm).
- Espacement du remplissage : vérification au gabarit cylindrique Ø110 mm (zone basse) et Ø180 mm (zone haute). Le gabarit ne doit pas pouvoir traverser le remplissage.
- Vide sous lisse basse : mesure de l'espace entre le sol fini et le premier élément de remplissage. Maximum 50 mm.
- Stabilité et rigidité : test empirique en appuyant sur la main courante. Aucun jeu excessif, aucune déformation visible.
- Qualité des fixations : serrage des chevilles, état des platines, absence de jeu au pied des poteaux.
- Finition de surface : contrôle visuel de l'homogénéité de la finition, absence de rayures, soudures meulées et polies.
- Tension des câbles (si remplissage câbles) : vérification de la tension uniforme, flèche acceptable.
Vérification de la conformité au CCTP
Le contrôle de conformité consiste à vérifier point par point que l'ouvrage réalisé correspond aux prescriptions du CCTP garde-corps inox. En pratique, le maître d'œuvre compare :
- Les plans d'exécution approuvés avec l'ouvrage réalisé
- Le certificat matière avec le grade d'inox prescrit
- Les résultats d'essais mécaniques (si exigés) avec les performances requises
- L'aspect visuel avec les échantillons de finition validés en phase préparatoire
Réserves possibles
En cas de non-conformité, le maître d'œuvre formule des réserves qui suspendent la réception partielle du lot. Les réserves les plus fréquentes :
- Hauteur insuffisante : garde-corps posé trop bas par rapport au sol fini (erreur fréquente quand le revêtement de sol est posé après le garde-corps)
- Espacement non conforme : câbles ou barreaux trop espacés, surtout en zone basse
- Défaut de finition : rayures, soudures apparentes, différence de teinte entre éléments
- Fixations inadaptées : visserie A2 au lieu d'A4 en extérieur, chevilles non conformes ATE
- Documents manquants : absence de certificat matière ou de PV d'essai
Conseil de terrain : anticipez le problème de la cote de hauteur en prescrivant une mesure depuis le niveau brut du support + épaisseur du revêtement de sol prévu. Trop de réserves proviennent d'une incompatibilité entre la pose du garde-corps (sur support brut) et la cote finale (sur sol fini).
Dossier technique Erminox pour prescripteurs
Documentation complète disponible
Erminox met à disposition des prescripteurs un dossier technique complet pour faciliter la rédaction de vos CCTP et la constitution de vos DCE. Ce dossier comprend :
- Fiches techniques détaillées : dimensions, matériaux, finitions, tolérances, pour chaque système de garde-corps (câbles, verre, sous-lisses)
- Certificats matière : attestations d'origine de nos inox 304 et 316L, avec analyses chimiques conformes EN 10204
- Attestation de conformité NF P01-012 : pour chaque configuration standard du catalogue
- PV d'essai NF P01-013 : procès-verbaux d'essais mécaniques réalisés par un laboratoire indépendant
- Détails de fixation type : coupes et détails CAO pour la pose à la française et à l'anglaise sur différents supports (béton, métal, bois)
Accompagnement bureau d'étude
Notre bureau d'étude technique accompagne les prescripteurs à chaque étape du projet :
- Assistance à la rédaction du CCTP : relecture technique, vérification de la cohérence des spécifications
- Chiffrage estimatif : budget prévisionnel pour le lot serrurerie, utilisable en phase esquisse ou APS
- Plans d'exécution : réalisation des plans cotés sur la base des plans architecte
- Notes de calcul : dimensionnement structurel pour les configurations spécifiques
Erminox est un fabricant français basé à Annecy (Haute-Savoie), spécialiste du garde-corps inox sur mesure depuis plus de 10 ans. Chaque ouvrage est fabriqué dans nos ateliers avec une garantie de 10 ans sur la structure et l'anticorrosion.
Prescripteur ? Demandez votre dossier technique
Demandez un dossier technique complet pour votre projet (fiches techniques, certificats, PV d'essai), ou utilisez le configurateur en ligne pour obtenir un chiffrage instantané.
FAQ — DTU et cahier des charges garde-corps
Existe-t-il un DTU spécifique pour les garde-corps ?
Non. Il n'existe pas de DTU garde-corps dédié. La prescription s'appuie sur les normes NF P01-012 (dimensions et sécurité), NF P01-013 (essais mécaniques), NF EN 1090 (fabrication des structures métalliques), ainsi que le Code de la construction et de l'habitation (articles R111-15 et suivants). C'est au prescripteur de référencer ces textes dans le CCTP pour les rendre contractuellement opposables.
Comment rédiger un CCTP garde-corps inox ?
Un CCTP garde-corps inox doit détailler : le grade d'inox (304 ou 316L avec numéro de nuance), la finition de surface, la hauteur, la résistance mécanique (charge en daN/ml), le type de remplissage et ses espacements, le type de pose (française ou anglaise), la visserie (A4 en extérieur), les normes applicables (NF P01-012, NF P01-013, NF EN 1090), et la liste des documents à fournir (certificat matière, plans d'exécution, PV d'essai le cas échéant).
Quels documents demander au fabricant de garde-corps ?
Exigez au minimum : la fiche technique produit, le certificat matière (conformité EN 10204 type 3.1), l'attestation de conformité NF P01-012, et les plans d'exécution avant fabrication. Pour les ERP, ajoutez le PV d'essai mécanique NF P01-013, la note de calcul, et le DOE complet à la réception.
Quelle norme s'applique aux garde-corps en ERP ?
En ERP, les garde-corps doivent respecter la NF P01-012 (hauteur 1 100 mm, espacement conforme), la NF P01-013 avec une résistance mécanique de 100 daN/ml minimum (contre 60 daN/ml en habitation), et l'arrêté du 1er août 2006 relatif à l'accessibilité (main courante préhensible, prolongement en haut et en bas d'escalier). Le bureau de contrôle exige systématiquement un PV d'essai et une note de calcul.
Conclusion : un CCTP rigoureux, un ouvrage conforme
La qualité d'un garde-corps se décide en grande partie à la prescription. Un CCTP garde-corps inox rigoureux, référençant les bonnes normes et détaillant chaque spécification technique, élimine les ambiguïtés en phase d'exécution et protège le maître d'ouvrage contre les non-conformités.
Les points essentiels à retenir :
- Pas de DTU spécifique : appuyez-vous sur NF P01-012, NF P01-013, NF EN 1090 et le Code de la construction
- Spécifiez le grade d'inox : 304 en intérieur, 316L en extérieur et ERP, avec numéro de nuance
- Détaillez la résistance mécanique : 60 daN/ml en habitation, 100 daN/ml en ERP
- Exigez les documents : certificat matière, plans d'exécution, PV d'essai en ERP
- Prévoyez le contrôle : check-list de réception, gabarits d'espacement, vérification des cotes sur sol fini
Un bon cahier des charges garde-corps est aussi un outil de dialogue avec le fabricant. Plus vos exigences sont claires, plus la réponse technique sera précise et le chiffrage fiable.
